[E-NEWSLETTER] TracePro 뉴스레터 6월호 - 'TracePro를 이용한 LED 광학 부품 설계'

이름 : (주)블루헷

2020-06-16 15:38:17 조회 :242





TracePro를 이용한 LED 광학 부품 설계

최적의 결과를 달성하기 위해 LED 구성 요소 모델링 문제 극복

- Software for design and analysis of illumination and optical systems -

국내 공식대리점은 루미너스텍이고 판매회사는 주)블루헷입니다. -



 TracePro의 장점

TracePro는

Edward Freniere박사께서 Guerap이라는 Illumination Analysis and Ray Tracing Program을 세계 최초로 개발하여 이를 윈도우 버전으로 완성시킨 조명 광학 설계 프로그램입니다.

TracePro는 조명 광원과 기수를 설계하는데 사용되는 도구로써 광원으로부터 방출된 빛을 원하는 분포로 확산 또는 집중시켜 최종적인 빛의 분포를 확인하는 조명 광학계 설계용 프로그램입니다.

TracePro는 조명, 디스플레이, 자동차, 생명공학, 태양광 등 다양한 산업 분야에서 사용될 수 있도록 다양한 Utility를 제공하고 있으며, 이미 국내외 많은 기업 및 연구기관에서 사용되고 있습니다.

Window 기반의 친숙한 CAD 인터페이스, 다양한 Utility 기능, 2D 및 3D 최적화, RayViz를 이용한 SOLIDWORKS와의 완벽한 상호 운용성 등의 기능을 제공하는 TracePro는 광학 및 조명시스템의 제조공정의 프로토타입을 간소화시킬 수 있습니다.




TracePro를 이용한 LED 광학 부품 설계

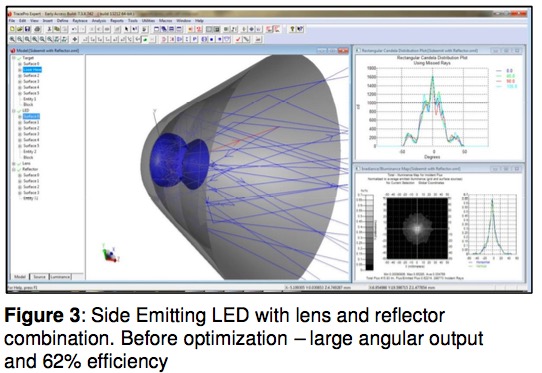

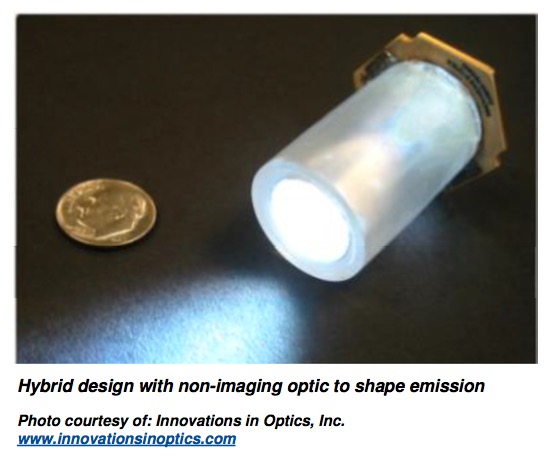

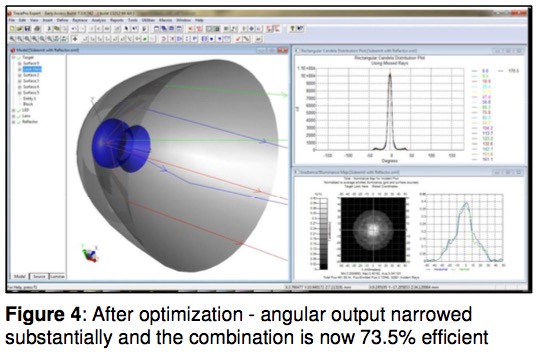

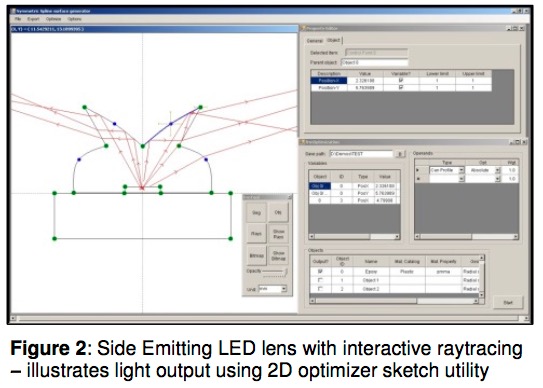

TracePro는 LED 광원을 정확하게 모델링하고 출력 성능을 예측할 수 있는 몇 가지 방법을 제공합니다. 소스는 측정에서 파생된 광선 파일을 사용하여 그리드 소스, 표면 소스 또는 확장 소스로 모델링 할 수 있습니다. 실제 소스 형상으로 소스를 모델링하고 TracePro 스케치 기능을 사용하여 완전히 정의할 수도 있습니다. 이미징 렌즈, TIR 렌즈, 하이브리드 이미징 및 TIR 렌즈 및 반사경과 같은 LED 관련 디자인 문제를 해결하기 위해 4가지 표면 디자인 컨셉이 지원됩니다.


LED 시스템을 위한 광학 부품 설계는 각각 TracePro의 강력한 유틸리티 및 기능 세트로 극복할 수 없는 고유한 과제를 제시합니다. LED 설계자는 다음을 해결해야 합니다.


▶Smaller and more powerful light sources

포커싱 요소는 동일한 트렌드를 따라야 하며 크기는 작아야 하지만 필요한 시스템 성능을 제공해야 합니다 (예 : 특정 광도 분포 프로파일.)

Etendue 요구 사항

많은 디스플레이 응용 분야에서 좁은 각도의 LED 방출이 필요합니다. Lambertian 방출을 좁은 각도 분포로 변환하려면 광학 구성 요소가 필요합니다.

색상 변화

LED 형광체 모양 및 다이 크기 제한으로 인해 제어가 필요합니다.



 TracePro는 출력 성능을 결정하기 위해

LED 모듈의 속성 및 형상을 시뮬레이션하는 매우 직관적인 도구입니다.

이 프로세스에 사용되는 유틸리티는 사용자가 각도 및 스펙트럼 방출 데이터를 빠르고 정확하게 입력할 수 있도록 하는 Surface Source Property Utility입니다.
Utility

이 유틸리티를 사용하면 상대 스펙트럼 전력 분배 및 극 또는 직사각형 방사 패턴 분포를 포함하여 LED 제조업체의 데이터 시트에서 스크린 캡처 된 스펙트럼 및 각도 방사 분포를 디지털화할 수 있습니다.

Applications

근거리 상호 작용이 필요한 응용 분야의 경우, 사용자는 LED 제조업체에서 제공하는 기계 CAD 파일에서 형상을 가져오거나 제조업체의 사양에 따라 TracePro에서 형상을 직접 생성하여 LED 모듈의 광역학적 모델을 만들 수 있습니다.

Properties

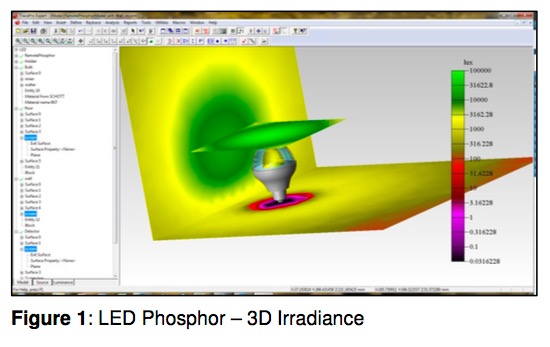

사용자는 컵, 렌즈, 다이 등 전체 패키지 LED를 모델링 한 다음 재료, 표면 및 형광 속성 대화 상자를 사용하여 재료, 표면 및 형광 속성을 적용할 수 있습니다



Lambda Research Corporation

06101 서울특별시 강남구 언주로 630 어반라이트 빌딩 6층

1644 - 8660

www.ebluehat.com
