Power*Tools : GroundMat

세계 최초, 글로벌 NO.1 전력계통 해석 시스템

- 전기 엔지니어링의 Golden Standard, 성능/유연성/품질이 입증된 Power*Tools -

- 미) SKM사 Power*Tools 국내 공식 대리점 (주)블루헷 -





SKM GroundMat은 변전소 지상 그리드 설계 및 분석을 위한 프로그램입니다. 그리드 디자인을 최적화하거나 모든 모양의 기존 그리드를 강화하도록 설계되었습니다. 잠재적 분석 및 그래픽 기능을 위해 범용 유한 요소 알고리즘을 사용하여 지상 시스템 효율성을 검증합니다.

Benefits

1. 보다 안전하고 비용 효율적인 접지 그리드를 설계하십시오. 2. 그래픽 입력 및 표시로 시간을 절약하십시오. 3. 전문적인 보고서 및 그래프를 사용하여 디자인을 보다 쉽게 전달할 수 있습니다. 4. 최적의 설계를 구축하기 위해 대안을 빠르고 쉽게 평가하십시오. 5. 디자인 마법사 기능으로 시간을 절약하십시오. 6. PTW GroundMat은 모든 전력 시스템 엔지니어가 갖추어야 할 중요한 도구입니다.


Solution Algorithms

1. 접지 도체의 유한 요소 분석. 2. 접지봉의 유한 요소 분석. 3. 매트릭스 분석을 사용한 그리드 도체 전류 변위.

Analysis Options

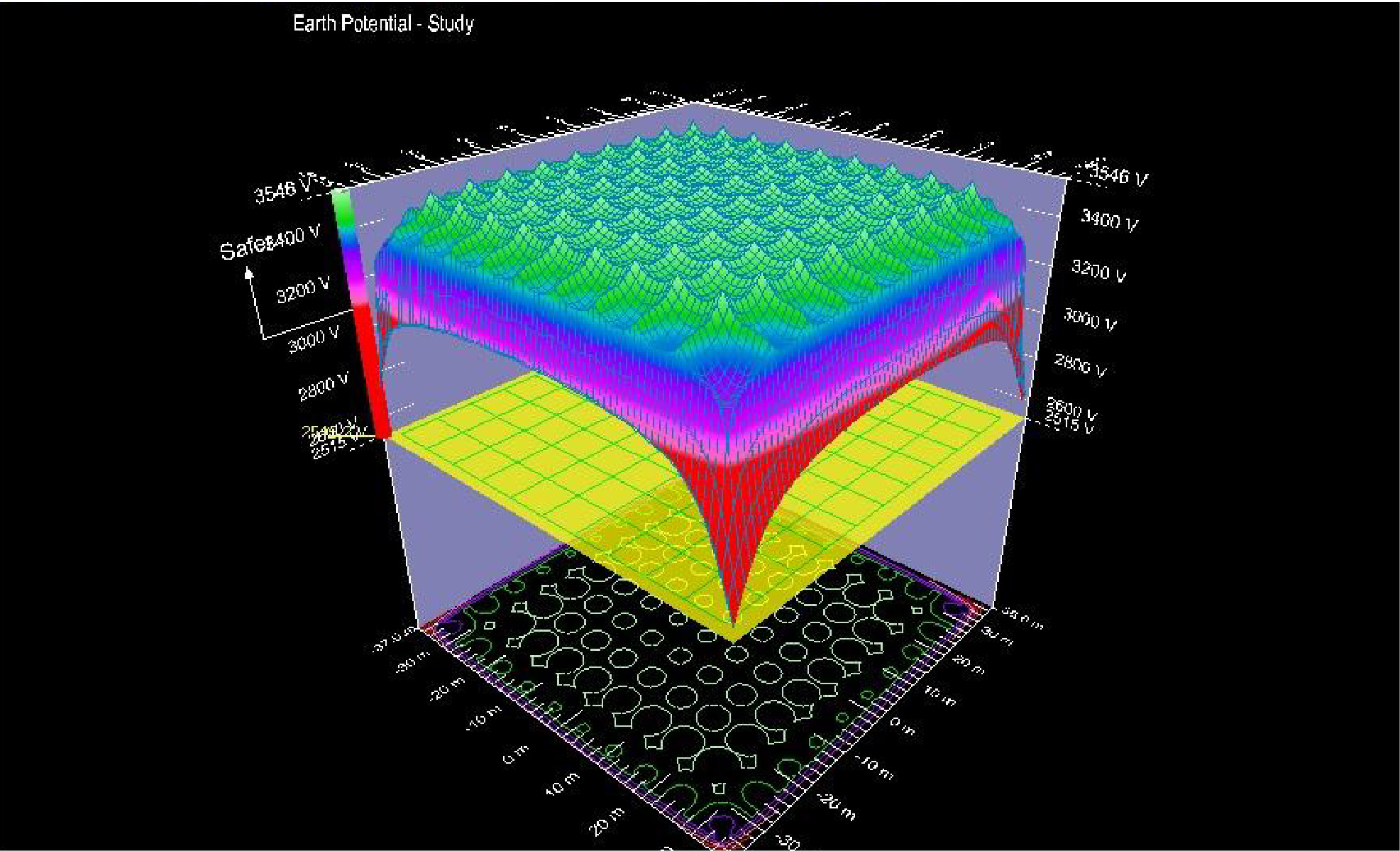

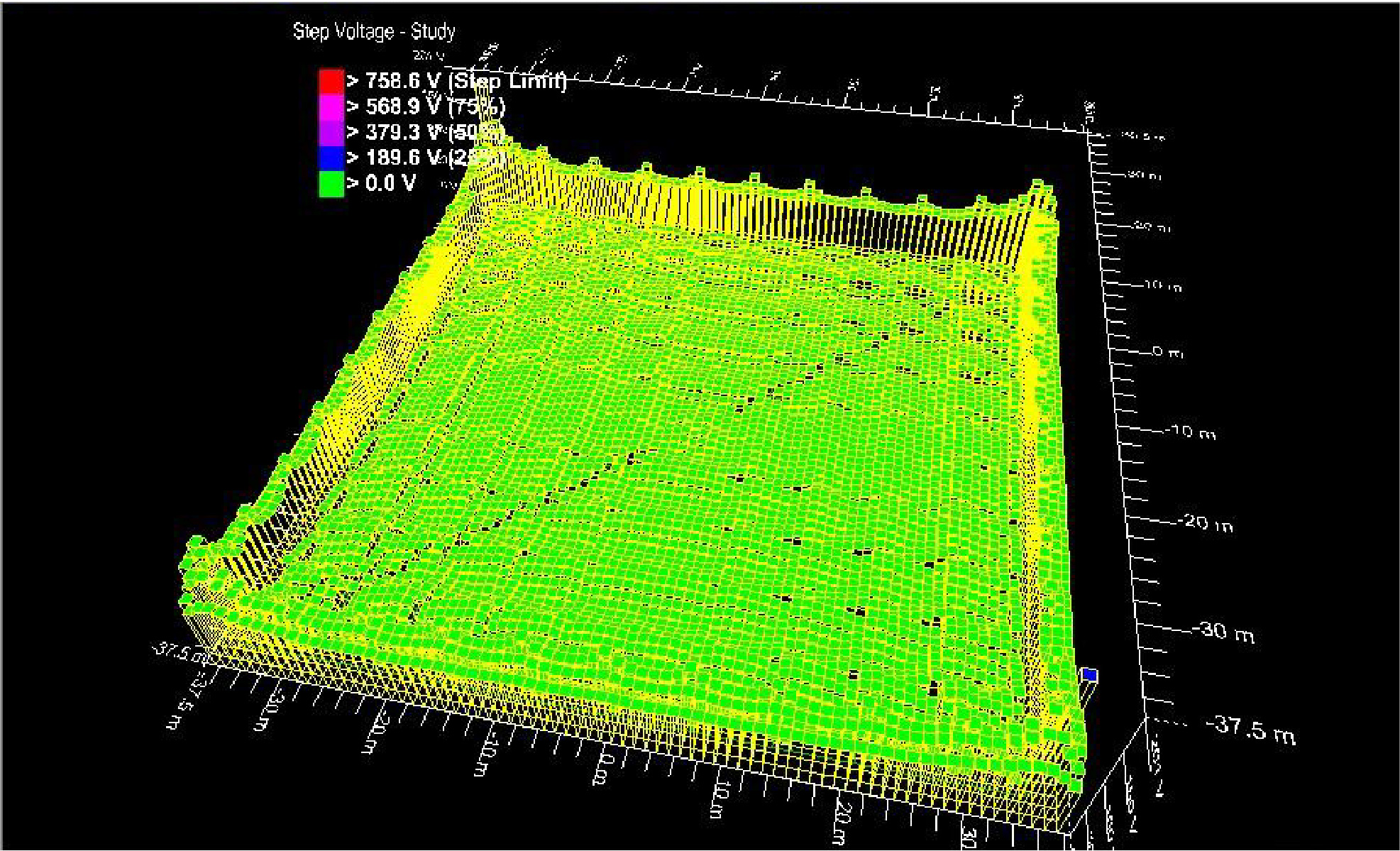

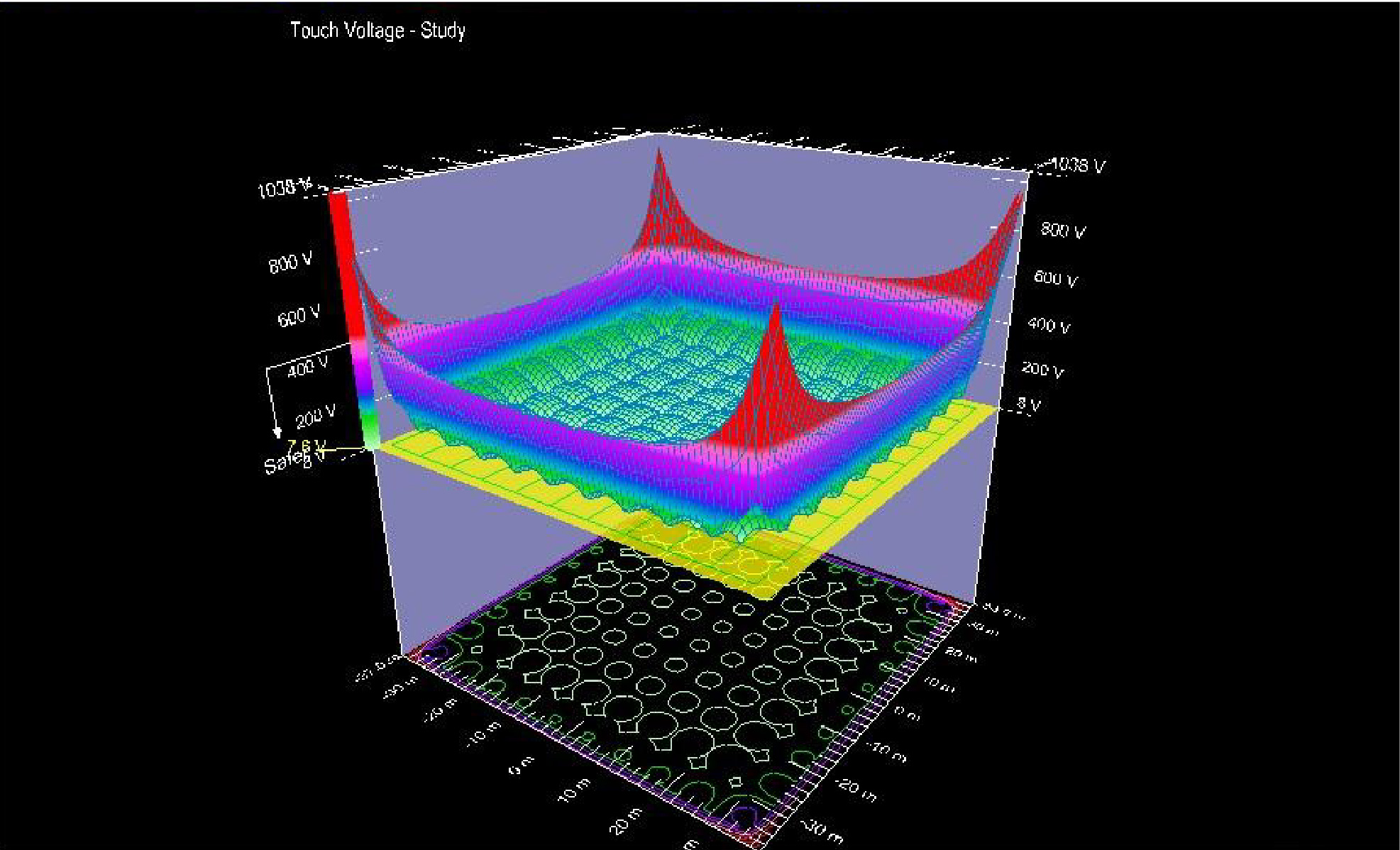

1. 현장 측정에서 지구 모델 분석. 2. 사용자 지정 고장 전류. 3. 그리드 및 접지 전위 분석. 4. 여러 지상 시스템을 분석하는 기능. 5. 인접한 패시브 그리드 또는 로드를 포함한 각 접지 시스템의 잠재적인 상승을 분석하는 기능. 6. 체중 및 노출 시간을 기준으로 표면 물질을 포함한 안전성 분석. 7. IEEE 표준을 사용하는 옵션. 80 또는 IEC 표준 안전성 분석을 위한 479. 8. 최대 허용 터치 및 스텝 전압 계산. 9. 그리드 및 로드 구성에 대한 포괄적인 보고서. 10. 그리드 데이터에 의해 접지로 확산된 스테이션 데이터 및 전류를 특징으로 하는 표면 전위 분석에 대한 종합 보고서. 11. 위험 포인트 평가. 12. 터치 전압, 스텝 전압 및 접지 전위 분석.



Interface Options

1. 간단한 복사 / 붙여 넣기로 대체 디자인을 작성하고 저장하십시오. 2. 스프레드시트 형식의 그리드 및 막대에 대한 데이터 입력 3. 스프레드시트 형식의 어스 모델에 대한 데이터 입력 4. 초기 시스템 설정을 위한 그리드 /로드 / 프로필 마법사. 5. 그리드 및 로드 구성의 3D / 2D 표현. 6. 터치 전압, 스텝 전압 및 접지 전위 플롯의 3D 디스플레이. 7. 텍스트 보고서를 위한 보고서 뷰어. 8. 스프레드시트에서 그리드 / 로드 세그먼트 잘라내기, 복사 및 붙여 넣기 9. 시뮬레이션 파라미터의 범위 확인. 10. 위험 지역 평가를 위한 사용자 정의 임계 값. 11. 그래픽 안전성 분석을 위한 사용자 정의 색상 코딩. 12. 미터법과 영어 단위. 13. 그룹 인쇄 기능.

Ground Mat Data 입력하기 그리드 디자인을 최적화하거나 모든 모양의 기존 그리드를 강화하도록 설계되었습니다. 잠재적 분석 및 그래픽 기능을 위해 범용 유한 요소 알고리즘을 사용하여 지상 시스템 효율성을 검증합니다.

Ground Mat 기본 설정이 끝나면 이제 Ground Mat 계산을 하기 위해서 Data를 입력한다.

Ground Mat Data는 총 3가지 Data를 입력한다.



1) Earth  2) Grids  3) Study Area


먼저, Earth Data를 입력하기 위해서 Earth 부분을 선택한다.


Earth를 선택하게 되면 Earth Library Selection 창이 나오게 되며, 측정된 접지 Data를 입력하기 위해서 Library Edit를 선택한다.

1

Library Edit 창으로 이동하게 되면 새로운 Library 목록을 만들기 위해 NEW를 선택 후 새로운 Library Name을 입력하면 된다.


새로운 Library 목록을 만든 후 만들어진 Library 목록을 선택 후 측정된 접지 Data의 규격(단위)을 설정한다.


규격(단위) 설정이 완료되었으면 이제 측정된 Data를 입력하면 된다. (여기에서 입력된 Data 값은 임의 값임을 알려드립니다.)


측정된 Data를 입력하였으면, 입력한 Data를 2층 구조로 계산하기 위한 계산 방식을 선택한다. 계산 방식은 ‘Sunde Graphical’과 ‘Least Square’ 방식이 있다.


계산 방식을 선택 후 Fit Data를 클릭하면 입력된 측정 Data에 그래프를 확인할 수가 있으며, 입력이 완료되었으면, Exit를 선택하여 Library Edit 창을 나오면 된다.


Library Edit 창을 나오게 되면 Earth Library Selection 목록에서 방금 만든 Library 목록을 확인할 수 있으며, 만들어진 Library 목록을 선택 후 OK 버튼을 선택한다.




New SKM Power*Tools for Windows

V9.0.0.7 Software Update!

Power*Tools 버전 9.0.0.7이 출시되었음을 알려드립니다.

PTW 버전 9.0의 최초 릴리스 이후 소프트웨어가 많이 변경되고 향상되었습니다.


WHAT'S NEW IN VERSION 9.0.0.7:

1. QR 코드 이미지 경로 위치를 Arc Flash Label 인쇄 창에 추가하였습니다. 2. Arc Flash 사용자 노트를 3 열로 줄였습니다. 3. Component Editor에 DC Cable Ampacity 필드를 추가했습니다. 4. 모든 시나리오에서 버스, 라인 및 로드 사이드 간의 최악의 결과에 대한 개선된 Arc Flash 보고. 5. 차단기 지연 대역 및 컷오프의 향상된 TCC 플로팅. 6. 일반적인 버그 수정 및 개선. 7. 보호 장치 라이브러리를 업데이트했습니다. 자세한 내용은 "Readme V9.0 Lib Changes.pdf"를 참조하십시오.
