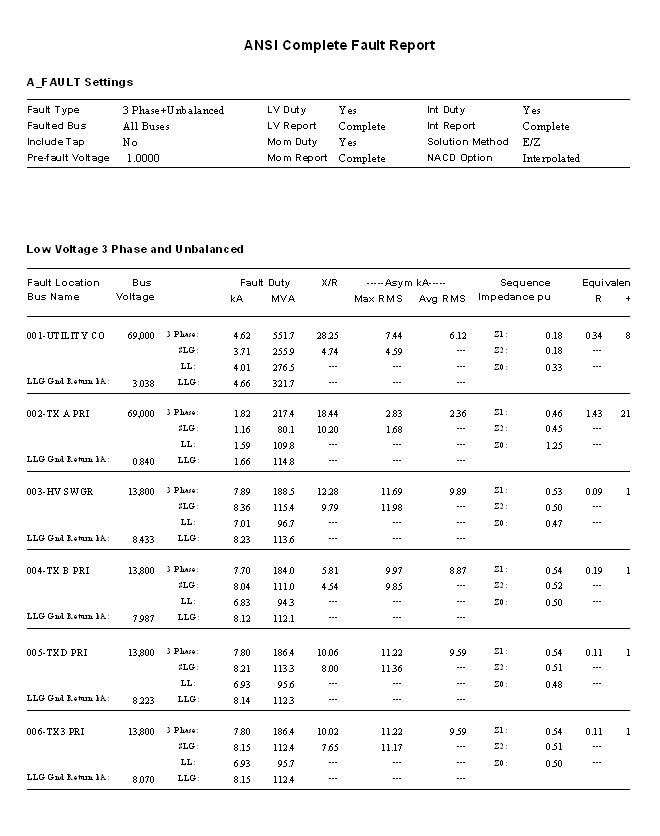

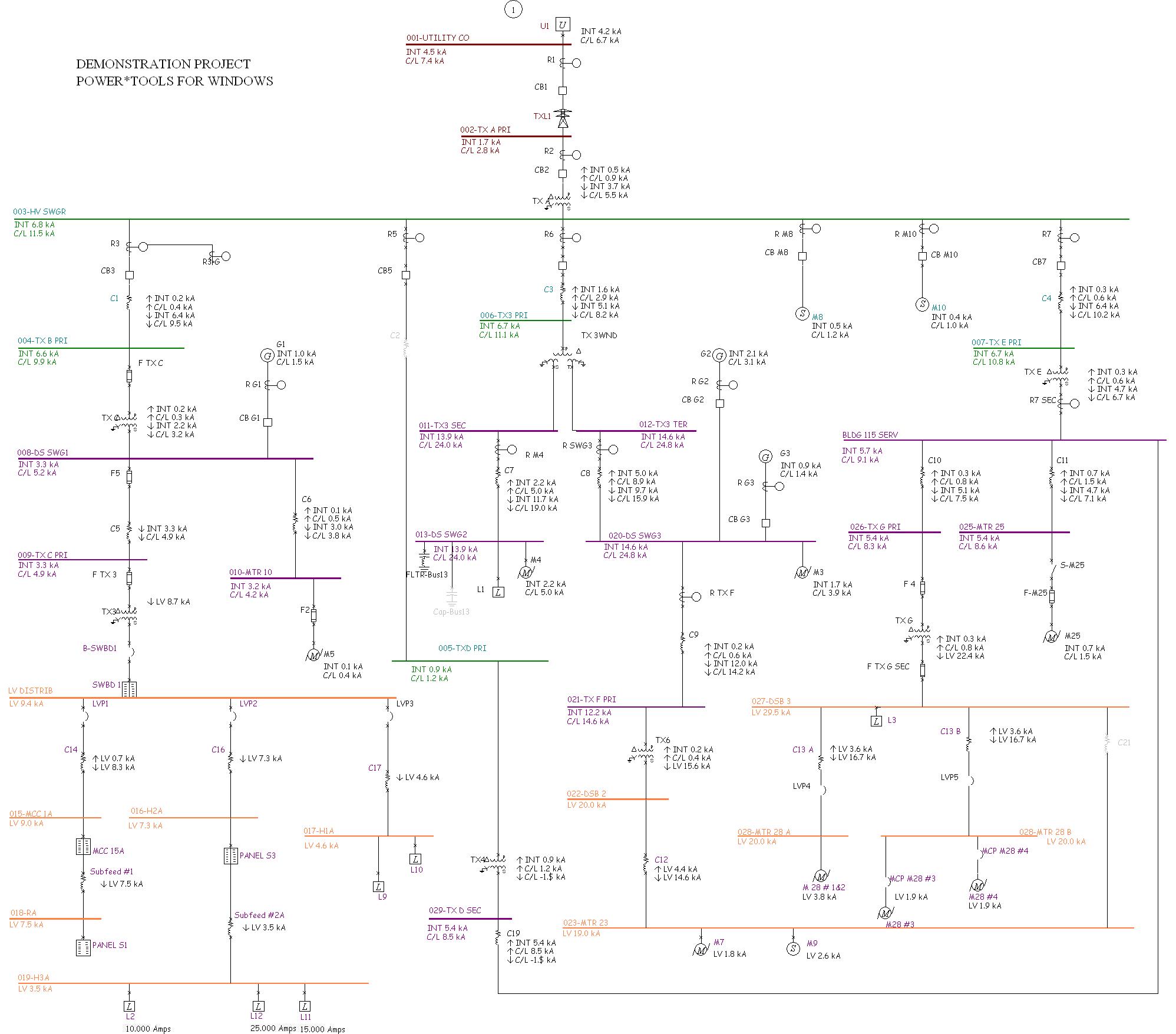

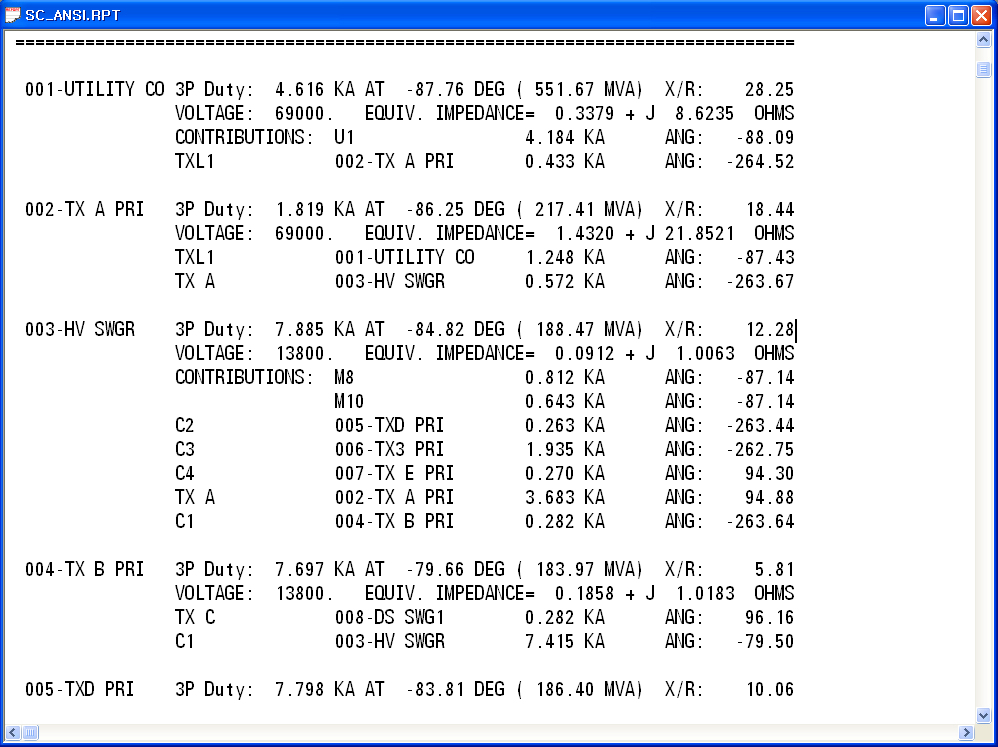

Power*Tools : ANSI Fault Analysis

세계 최초, 글로벌 NO.1 전력계통 해석 시스템

- 전기 엔지니어링의 Golden Standard, 성능/유연성/품질이 입증된 Power*Tools -

- 미) SKM사 Power*Tools 국내 공식 대리점 (주)블루헷 -





▶A_FAULT는 ANSI C37 표준을 완벽하게 준수하여 결함 계산을 제공합니다. 저전압, 중전압 및 고전압 시스템 및 표준에 정의된 대칭, 순간 및 중단 계산을 위한 별도의 솔루션을 제공합니다. 중전압 및 고전압 시스템의 경우 순간 및 중단 값은 표준에서 허용하는 E / X 또는 E / Z 방법을 사용하여 계산할 수 있습니다. 총 전류 정격 표준 (C37.5)과 대칭 정격 표준 (C37.010)에 필요한 ac 및 dc 감소 곡선이 프로그램에서 사용됩니다.



Benefits

1. ANSI 표준에 따라 장비 등급을 계산하여 안전한 전력 시스템을 설계하십시오. 2. 발전기와 모터에 ANSI C37 및 IEEE 141 곱셈 요소를 자동으로 적용하여 시간을 절약하십시오. 3. X / R, E / X 또는 E / Z 방법과 저전압, 중전압 및 고전압 차단기의 적용을 위한 값을 특징으로 하는 맞춤형 데이터 보고 기능으로 효율성을 높입니다. 4. 품질 보고서와 효과적으로 커뮤니케이션하십시오.



Features

1. 3상, single-line to ground, line to line,double line to ground fault values을 보고합니다.

2. 총 전류 및 대칭 정격 차단기의 값을 모두 보고합니다. 3. 변압기 1차 및 2차 탭을 모델링하고 정격 정격 전압을 끕니다. 4. ac / dc, dc 만, 보간 또는 ac 감쇠 옵션을 사용하십시오. 5. 각 생성기의 계산된 원격 / 로컬 상태를 보고합니다. 6. 중단 연구는 총 및 대칭 2, 3, 5, 8 및 30 사이클 값을 보고합니다. 7. ANSI 표준 및 IEEE 권장 절차를 준수합니다. 8. X / R 값을 보고하기 위한 별도의 네트워크 솔루션을 제공합니다. 9. 순간 및 중단 연구는 E / X 또는 E / Z 값을 보고할 수 있습니다. 10. 저전압 연구는 ANSI C37.13을 준수합니다. 11. 순간 및 중단 연구는 ANSI C37.010 및 C37.5를 준수합니다. 12. 데이터 블록 또는 Crystal 보고서를 사용하는 사용자 정의 보고서. 13. 한 줄에 연구 결과를 표시합니다. 14. 사용자 정의 사전 오류 전압.



DAPPER 기존 결함 분석과 A_FAULT 비교

A_FAULT는 장비 등급을 계산하기 위해 ANSI C37 표준을 따릅니다. DAPPER는 고장 전류에 대한 전통적인 옴의 법칙 계산을 따릅니다.

저전압 시스템 (600V 이하)의 경우 두 항목을 제외하고 계산은 동일합니다. 1) A_FAULT는 별도의 X 및 R 네트워크를 기반으로 X / R 비율을 계산하지만 DAPPER는 단일 복합 네트워크를 사용합니다. 2) A_FAULT는 X / R 비율을 사용하여 계산된 단락 값을 조정하여 ANSI 테스트 역률을 기준으로 성형 케이스 및 전원 회로 차단기와 직접 비교합니다. 즉, X / R 비율이 ANSI 테스트 역률보다 크면 계산된 단락 값이 증가합니다. 중전압 및 고전압 시스템 (600V 이상) : 순간 계산은 유사합니다. 가장 큰 차이점 : A_FAULT는 ANSI C37 테이블과 곡선을 사용하여 계산 중단에 대한 AC 및 DC 감쇠를 시뮬레이션하는 반면 DAPPER는 시스템 DC 감쇠를 설명하지만 모든 경우에 AC 기계 감쇠를 무시합니다.




New SKM Power*Tools for Windows

V9.0.0.6 Software Update!

Power*Tools 버전 9.0.0.6이 출시되었음을 알려드립니다.

PTW 버전 9.0의 최초 릴리스 이후 소프트웨어가 많이 변경되고 향상되었습니다.


WHAT'S NEW IN VERSION 9.0.0.6:

1. 새로운 기능 : 아크 결함 평가를 위한 단락 방법 옵션으로 ANSI 결함이 추가되었습니다. (ANSI 결함 모듈이 있어야 함). 2. 이미지 (예 : 바코드 또는 QR 코드)를 표시하는 새로운 Arc Flash 레이블 필드. 이미지는 각 버스 및 보호 장치에 저장됩니다. 3. 선택된 단락 방법과 일치하도록 장비 평가 노트의 개선된 Arc Flash 보고. 4. Data Visualizer 내 보호 기능 간 전환을 위한 글로벌 토글이 추가되었습니다. 5. 계전기, 통합 트립 기능이 있는 HVCB 및 리 클로저에 대한 향상된 시간 가산기, 타임 멀티 플라이어 및 테스트 포인트 기능. 6. 지그재그 접지 변압기의 빈번한 결함 곡선 TCC 플로팅 문제를 해결하십시오. 7. IEEE 1584-2018 표준을 사용할 때 개선된 Arc Flash 보고. 8. 결함 연구가 연결되지 않은 경우 개선된 Arc Flash 보고. 9. Overdutied 및 DC 버스에 대한 개선된 Arc Flash 라벨 보고. 10. IEEE 1584-2018 표준을 사용할 때 개선된 Arc Flash C-line 플로팅. 11. 장비 평가에 IEC 60909 L2 (Line-to-Line-Ground Fault) 결과가 추가되었습니다. 12. 향상된 Data Visualizer 및 Scenario Manager 작업. 13. NEC 2020 업데이트를 반영하여 업데이트 된 케이블 라이브러리. 14. 일반적인 버그 수정 및 개선. 15. 보호 장치 라이브러리를 업데이트했습니다.
