 TracePro 최적화 최적의 성능을 달성하기 위해 대화식으로 디자인 개선 - Software for design and analysis of illumination and optical systems - - TracePro 국내 공식 대리점 (주)블루헷 - TracePro는 Edward Freniere박사께서 Guerap이라는 Illumination Analysis and Ray Tracing Program을 세계 최초로 개발하여 이를 윈도우 버전으로 완성시킨 조명 광학 설계 프로그램입니다.

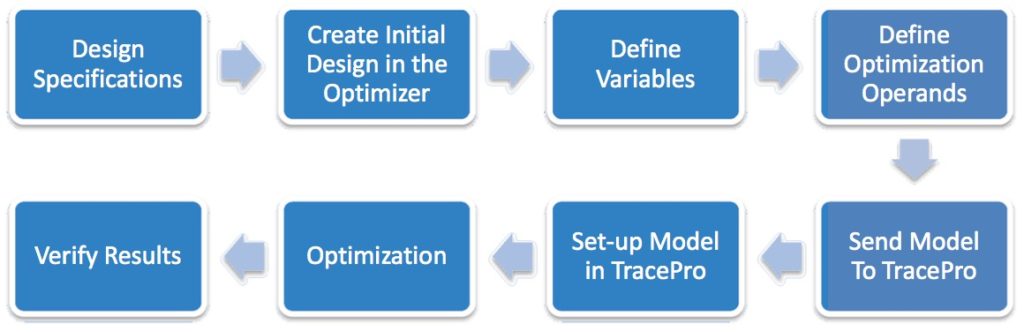

▶프로토 타이핑 프로세스 간소화를 위한 최적화 TracePro는 대화식 옵티 마이저를 사용하여 광학 및 조명 시스템의 프로토 타입-제조 프로세스를 간소화합니다. 기존 최적화 프로그램과 달리 TracePro는 사용하기 쉽고 고유한 기능을 제공하여 모든 단계에서 프로세스를 대화식으로 모니터링하고 제어할 수 있습니다. ▶설계 프로세스 시작 설계를 스케치하고 변수 한계를 CAD 스케치 유틸리티에 직접 디지털화하고 강도, 효율성, 조도, 광도 / 휘도, 색상 및 또는 균일성 매개 변수를 사용하여 성능 함수를 설정하여 설계 프로세스를 시작합니다. 광선을 추적한 다음 제어점을 드래그하여 광선이 실시간으로 업데이트 될 때 디자인에 미치는 영향을 대화식으로 볼 수 있습니다. merit 함수는 가중치를 사용하여 원하는 대상에 따라 여러 피연산자의 균형을 맞춥니다.
▶매크로 언어 기능 TracePro의 강력한 매크로 언어를 사용하여 생성된 형상과의 상호 작용을 제어하고 각 표면 및 솔리드 객체의 광학 속성을 수정하고 솔리드 객체의 위치를 제어할 수 있습니다. 각 변수는 최적화 전, 도중 및 후에 시각적으로 확인할 수 있습니다.
▶최적화 방법 TracePro 최적화 프로그램은 최적화를 위해 Nelder-Mead 방법이라고도 하는 다운 힐 심플 렉스 방법을 사용합니다. 다운 힐 심플 렉스 방법은 시작점에 가장 가까운 로컬 최소 솔루션으로 수렴하는 로컬 최적화 프로그램입니다. 최적화 중에 프로세스를 완벽하게 제어할 수 있으며 임시 솔루션을 모니터링할 수 있습니다. 옵티 마이저를 중지하고 초기 시작 매개 변수를 변경 한 후 최적화를 다시 시작할 수 있습니다. 이를 통해 프로세스를 제어하고 더 짧은 시간에 더 나은 솔루션을 테스트할 수 있습니다.

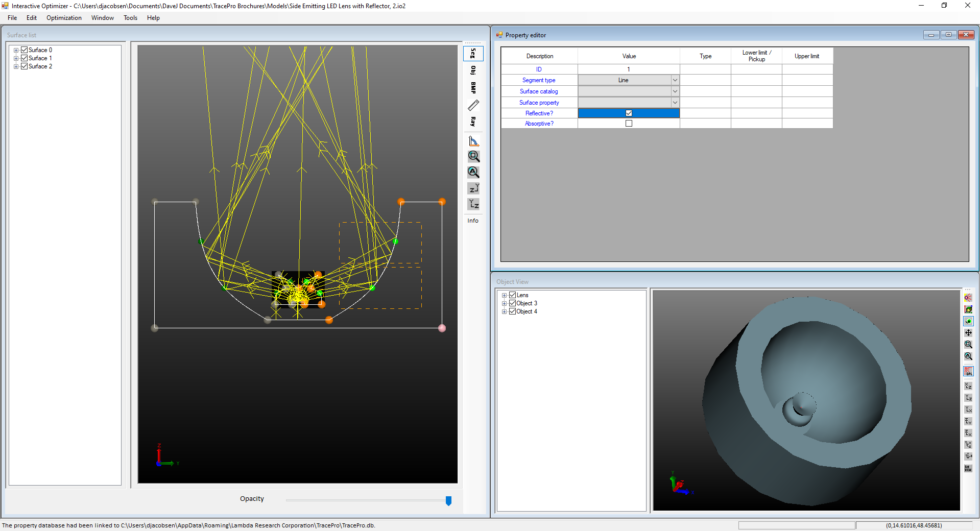

TracePro의 Interactive Optimizer는 광학 또는 설계 엔지니어가 쉽게 마스터할 수 있는 매우 직관적인 도구입니다. 이 도구의 주요 기능은 다음과 같습니다.
▶표면리스트 평면, b- 스플라인 (자유, X, Y, XY), 매개 변수화된 (바이오닉 표면), 자유형, 2D 프로파일 (비대칭, 대칭, 타원형), 사용자 정의 경로 (2D)와 같은 객체 생성에 사용 가능한 표면 유형이 포함됩니다. 3D) 및 반사경.
▶객체 뷰 렌즈, 돌출, 방사상 대칭, 스윕, 이축, 반사기, TIR 렌즈, 자유형 렌즈 또는 고급 스윕을 포함한 객체 유형을 나열합니다. 특성 편집기에서 조정할 수 있는 초기 매개 변수를 설정합니다.

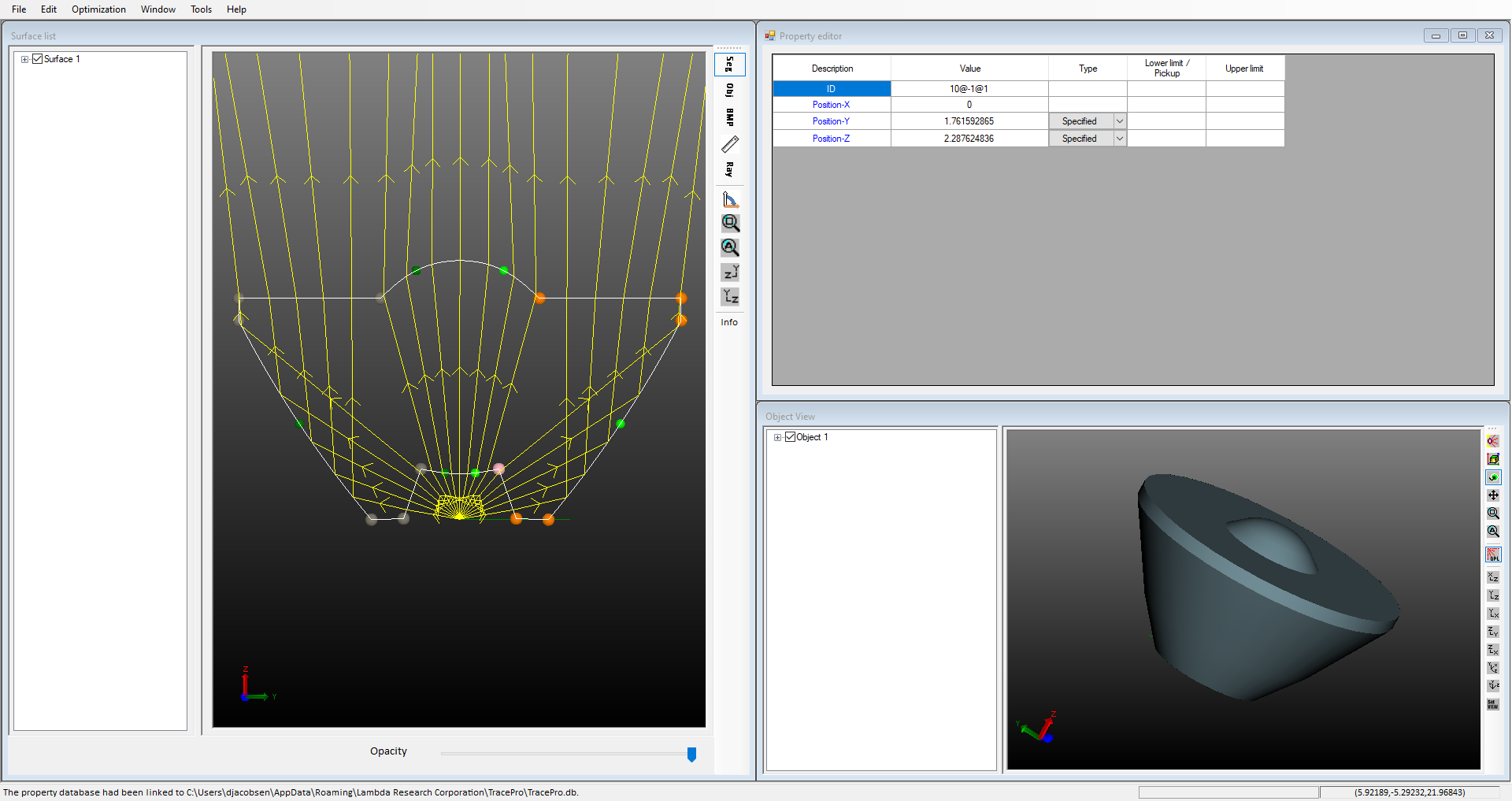

▶속성 편집기 선택에 따라 다름, 일반적으로 원점, 틸트 중심 및 각도 (X, Y, Z), 틸트 및 시프트, 두께, 재료 유형, 표면 특성, 구배 각도 및 굴절률이 포함됩니다. 속성을 대화식으로 조정하기 위해 슬라이더를 정의할 수도 있습니다.

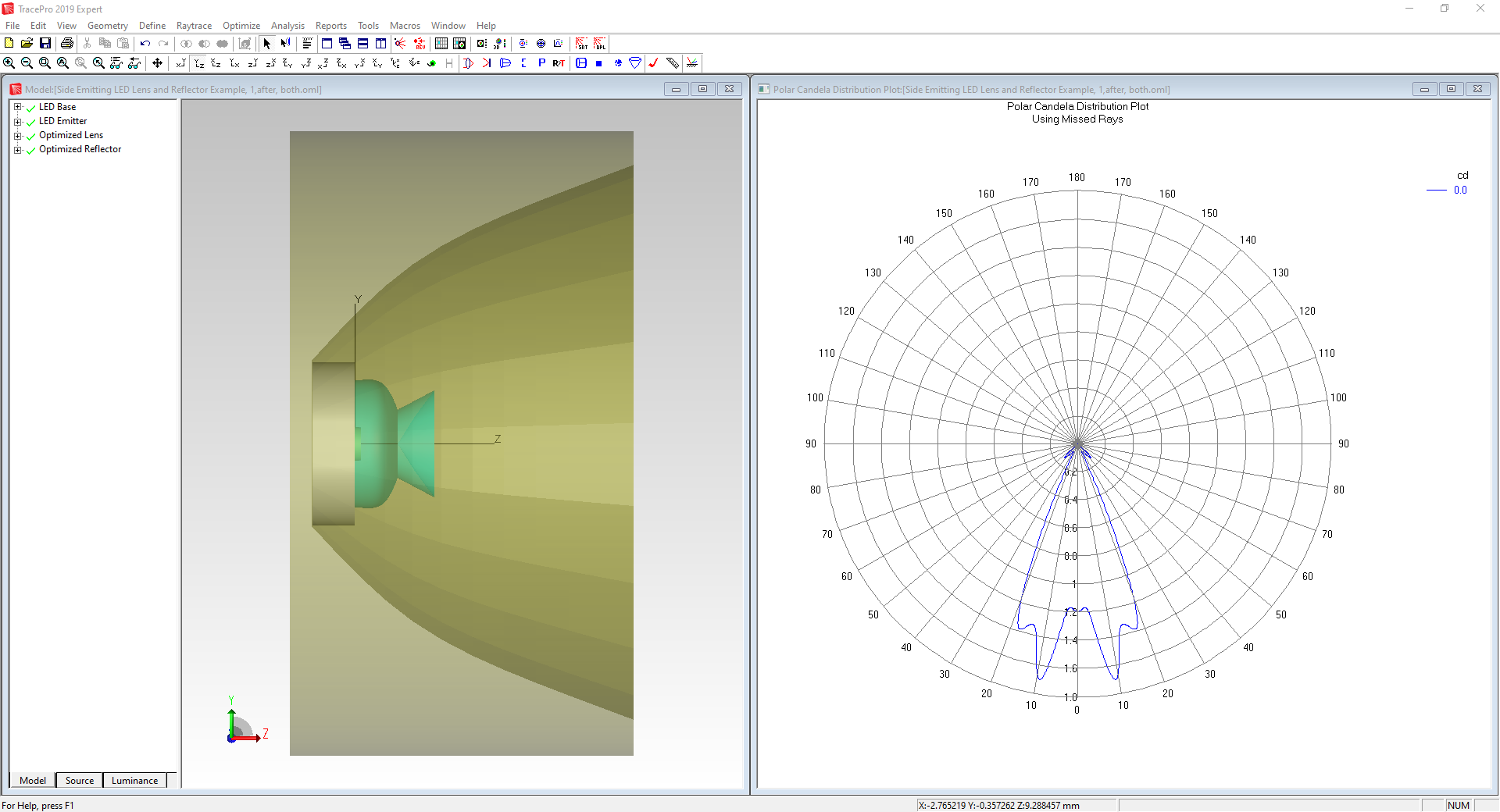

▶최적화 피연산자 플럭스, 색 공간 (CIE u'v ', CIE xy), 조도 분포, 조도 프로파일, 강도, 칸델라 프로파일, 균일성, 빔 폭, 스폿 크기, 광도, 실사 렌더링 등 최적화할 여러 값을 지정하기 위해 피연산자를 사용합니다. 사용자 정의 또는 스키마 매크로 프로그램을 작성하여 피연산자를 정의할 수 있습니다. ▶최적화 변수 거의 모든 디자인 매개 변수를 최적화를 위해 변수로 만들 수 있습니다. 변수는 상대적이거나 절대적 일 수 있습니다.  |
