보호협조

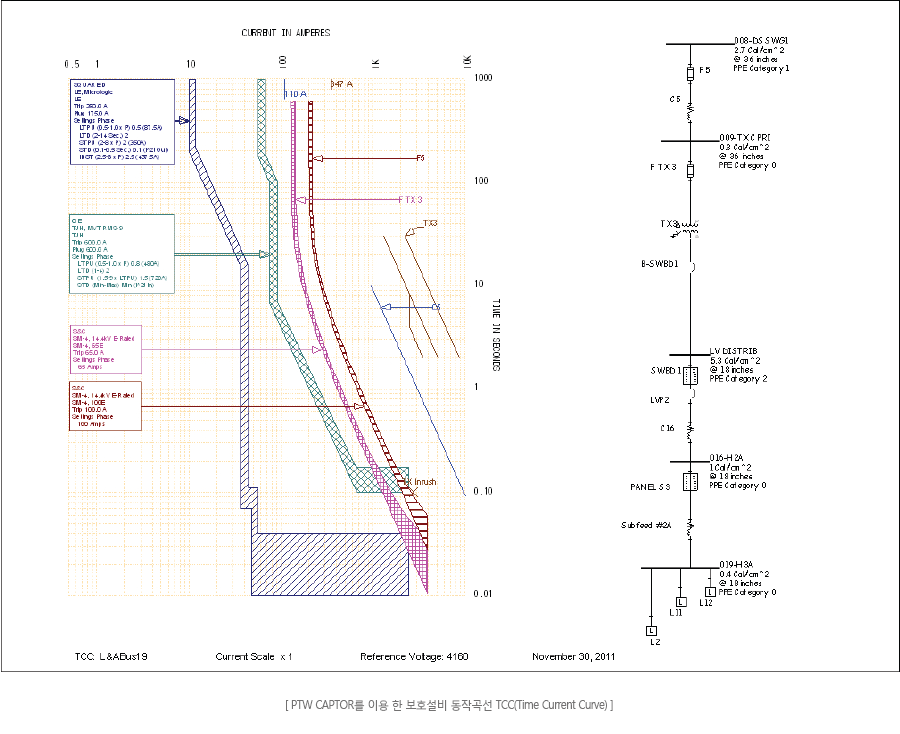

보호장치는 전력계통을 구성하고 있는 전력설비를 감시하여 절연파괴 등과 같은 고장이 발생하거나 전력계통에 단락 또는 지락 고장 등과 같은 이상이 발생하였을 때 이를 검출하여 고장부분을 최단시간 내에 계통으로부터 분리함으로써 전력공급지장을 최소화하고 아울러 전력설비의 손상을 억제하는 기능을 갖습니다. 당사에서는 보호계통구성이 적정한가를 검토하고, 각종 보호계전기 정정 값이 주 보호, 후비보호, 보호계전기간 협조가 되도록 하여 정전 범위의 최소화 및 정전시간의 최소화 할 수 있도록 설계해 드립니다. 또한, 선로에 과전류가 발생하였을 때 전선이나 케이블을 보호하기 위해 도체의 단락 시 허용전류 값보다 과전류 보호기의 동작전류 값을 적게 하여 과전류 보호협조가 가능하도록 설계해 드립니다. 당사의 설계 분석내용으로는, 보호설비 정정 보호협조를 검토. 확인 할 수 있도록 보호설비 동작곡선을 TCC(Time Current Curve)에 나타내어 각종 계전기 및 차단기의 모델링, 전동기 기동특성곡선 산출, 변압기의 열적, 기계적 특성곡선 산출, 단선도, TCC, TMS Interface 입니다.

이에 따른 분석결과 적용으로는 보호시스템 구성 방안 도출, 보호계전기 협조, 변압기 케이블 등 적정 규격선정이 가능합니다.
