Goniometer(고니오미터)

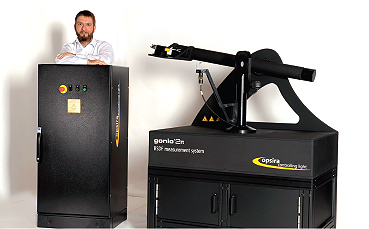

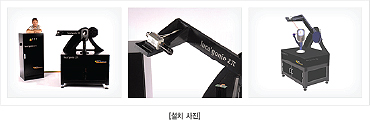

루카 고니오-SI(luca' gonio 2π & 4π- SI)
루카 고니오-SI(luca' gonio - SI) 측정시스템은 광도분포(Luminous intensity distribution) 측정과 소스 이미지(SI: Source imaging)를 측정하는 시스템입니다. 광소스(Light source) 주변의 영역을 회전하며 원거리 필드(Far field)에서 광도분포가 측정되고 소스이미지는 근거리 필드(Near field)로 측정이 됩니다.
루카 고니오-SI(luca' gonio-SI)는 회전할 수 있는 영역의 범위에 따라 루카 고니오 2π (luca' gonio 2π)와 루카 고니오 4π(luca' gonio 4π)로 구분되어 집니다.
고니오미터(Goniometer)시스템이 샘플의 주변을 회전하면서 정확한 시야각(Viewing anlge) 값이 산출되는데, 이때 방위각(Azimuth angle)과 천정각(Zenith angle)값이 포함됩니다. 수천 개의 휘도 측정 값이 각 각의 다른 시야거리에서 측정되어 레이데이터(Ray data)를 계산합니다.
이 제품은 사용자가 측정하고자 하는 값에 따라 광전자배증관(Photomultiplier), 분광 측정 시스템인 스펙'3(spec'3), 휘도(Luminance )측정 시스템인 루카(luca)제품과 결합이 가능합니다.
Ray data 측정 샘플은 다음과 같습니다.
적용 분야
| 제조사 | (Producer) | Philips | Lamp Output | 50 W | |
|---|---|---|---|---|---|
| 제품타입 | (Type) | Halogen bulb | 색온도 | (Color temperature) | 3,000 Kelvin |
| 모델 | (Model) | 12429 N | 광속전달율 | (Nominal luminous flux) | 1,150 lm |
| 램프전압 | 22.8 V |
- 필립스(Philips) 제품의 광원(Light source) 측정결과로부터 추출한 레이데이터(Ray data)
| 광원의 전류 | (Light sourve current) | 2.19A (고정전류) |
|---|---|---|
| 광원의 전압 | (Light source voltage) | 22.8 V (초기 측정시 전압) |
| 방온도 | (Room temperature) | 21℃ (± 2℃ ) |
| 상대습도 | (Relative humidity) | 24 % (± 5%) |
| 천정회전범위 | (Zenith.rotation range) | 0º ≤ δ ≤ 150º |
|---|---|---|
| 방위회전범위 | (Azimuth.rotation range) | -180º ≤ Φ ≤ 180º |
| 총 측정 입체각 | (Total solid angle of the measurement) | 대략 11.72 sr(총 측정 입체각의 약 93%) |
입체각분포(Solid Angle Distribution)
전체 입체각(Solid angle)은 9,456 부분으로 나누어져서 측정됩니다. 사진에서 보여지는 각각의 측정영역 구의 분할셀들(Spherical rectangle)은 가상의 구형태(Imaginary sphere)에서 단일 측정 포지션의 측정값이 보여집니다. 이 측정 포지션의 각각의 휘도측정값은 전체 입체각 광석(Solid angle)으로 나타납니다.
레이데이터(Ray Data)
측정된 전체입체각 (Solid angle)에서 대략 22만개의 광선이 생성되고 총 1,150 루멘(Lumen)의 휘도 흐름(Luminous flux)를 가지고 있습니다. 아래 그림은 원거리 광원의 산란(Emission) 패턴을 나타냅니다.
