<TracePro의 광선추적 방법>

아래와 같은 광학계가 있습니다.

좌측 초록색은 LED, 우측 보라색은 렌즈입니다.

렌즈를 통과한 LED의 빛이 궁금하다고 가정해보겠습니다.

광선추적은 툴바  버튼을 누르시면 가능합니다.

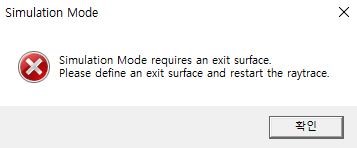

만약 위와 같은 오류가 발생한다면,

메뉴 바, Raytrace>>Analysis Mode를 클릭해서 모드를 변경해주시면 됩니다.

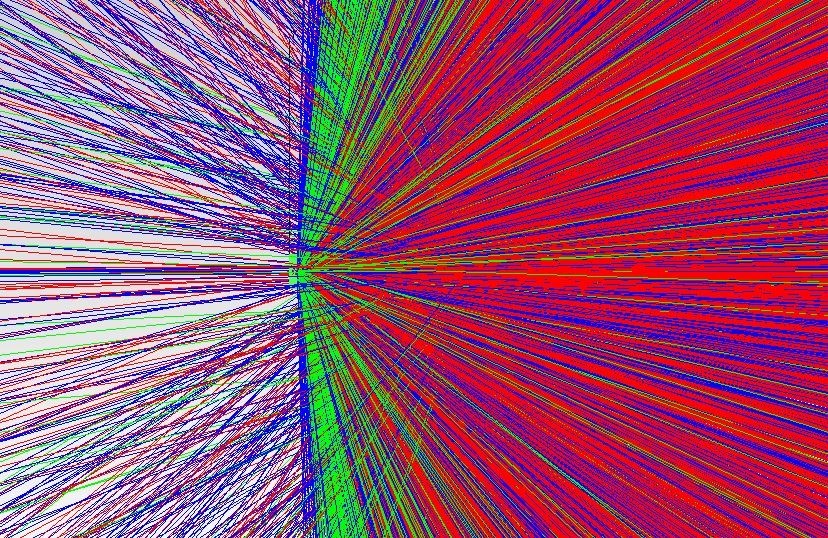

광선을 분류하지 않고 무작위로 광선 추적을 한다면, 위와 같은 결과가 나옵니다.

광학계에서 의미없는 광선이 다수입니다.

필요한 광선(위의 예에서는 렌즈를 통과한 빛)만을 볼 수 있도록 해보겠습니다.

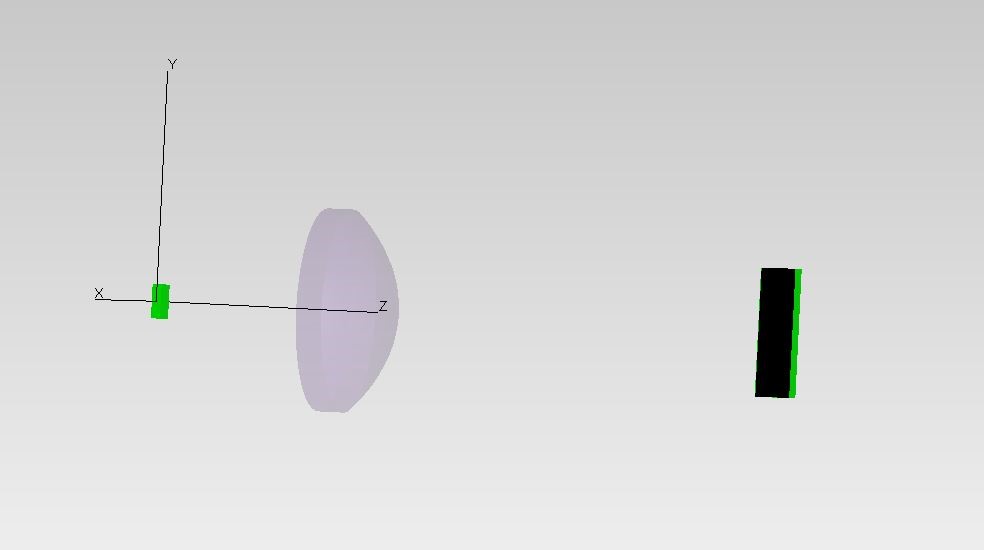

위와 같이, 렌즈 앞에 임의의 블록을 하나 만듭니다.

렌즈를 통과한 빛이 , 닿을 면을 선택해 줍니다.

면을 선택할 때는 툴바에서를 클릭하고, 면을 클릭하거나

화면 좌측 트리에서 면을 클릭하시면 선택할 수 있습니다.

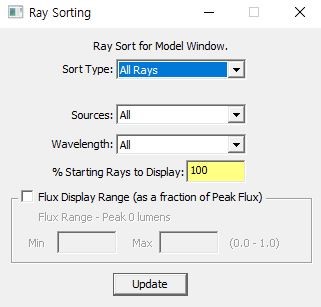

메뉴 바, Analysis>>Ray sorting를 클릭하시면,

위와 같은 창이 뜹니다.

Sort Type을 All Rays에서 Selceted Surface로 바꿔주시고 Update를 클릭합니다.

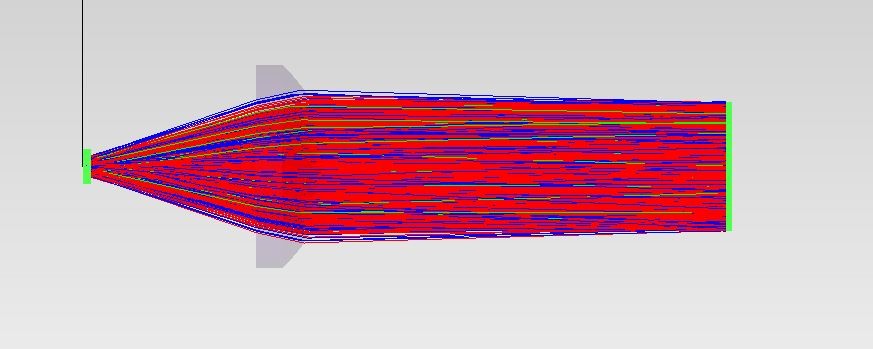

위와 같이 필요한 광선만을 추적할 수 있습니다.
