[Power*tools] TCC 그래프 속 박스에 PD-0002같은 기기 명을 집어 넣는 방법

이름 : (주)블루헷

2020-01-07 09:58:56 조회 :3126

< TCC 그래프 속 박스에 PD-0002같은 기기 명을 집어 넣는 방법 >

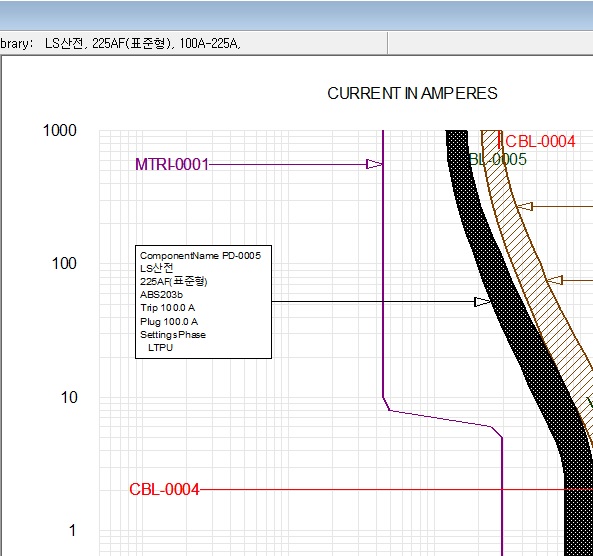

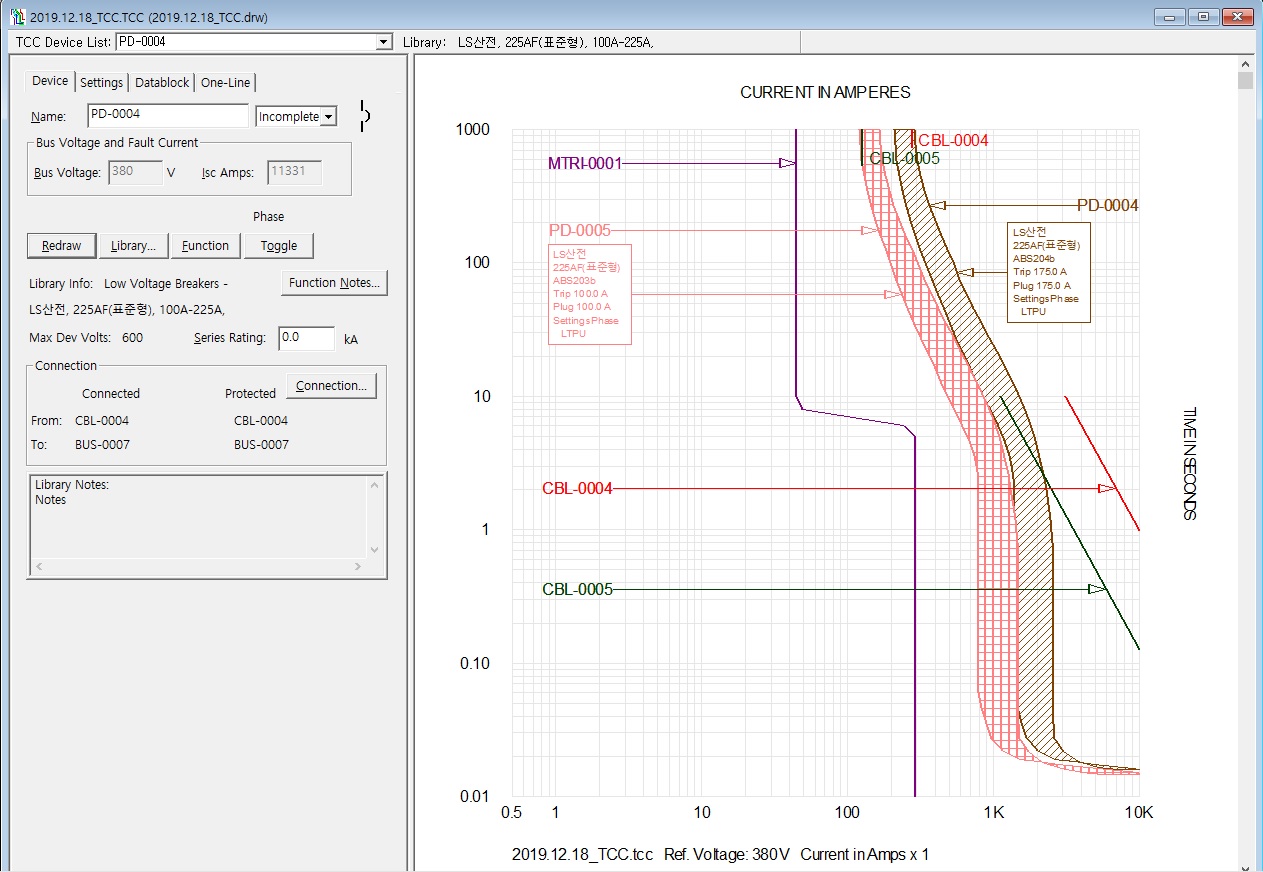

빨간 박스 안에 있는 PD-0005 기기명칭과 작은 박스의 설명을 함께 합쳐서 보기 편하게 만드는 법을 알려드리겠습니다.

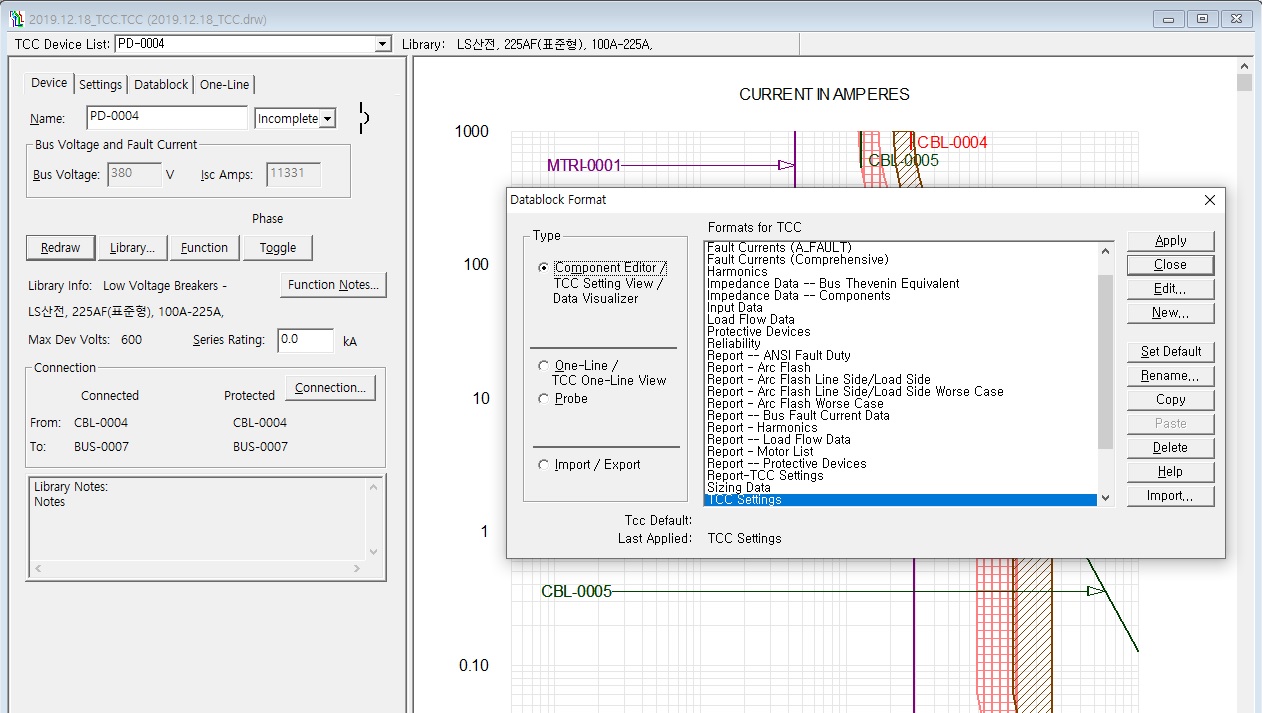

CC 그래프 클릭(활성화) -> Ctrl+D or (Run -> Datablock Format)

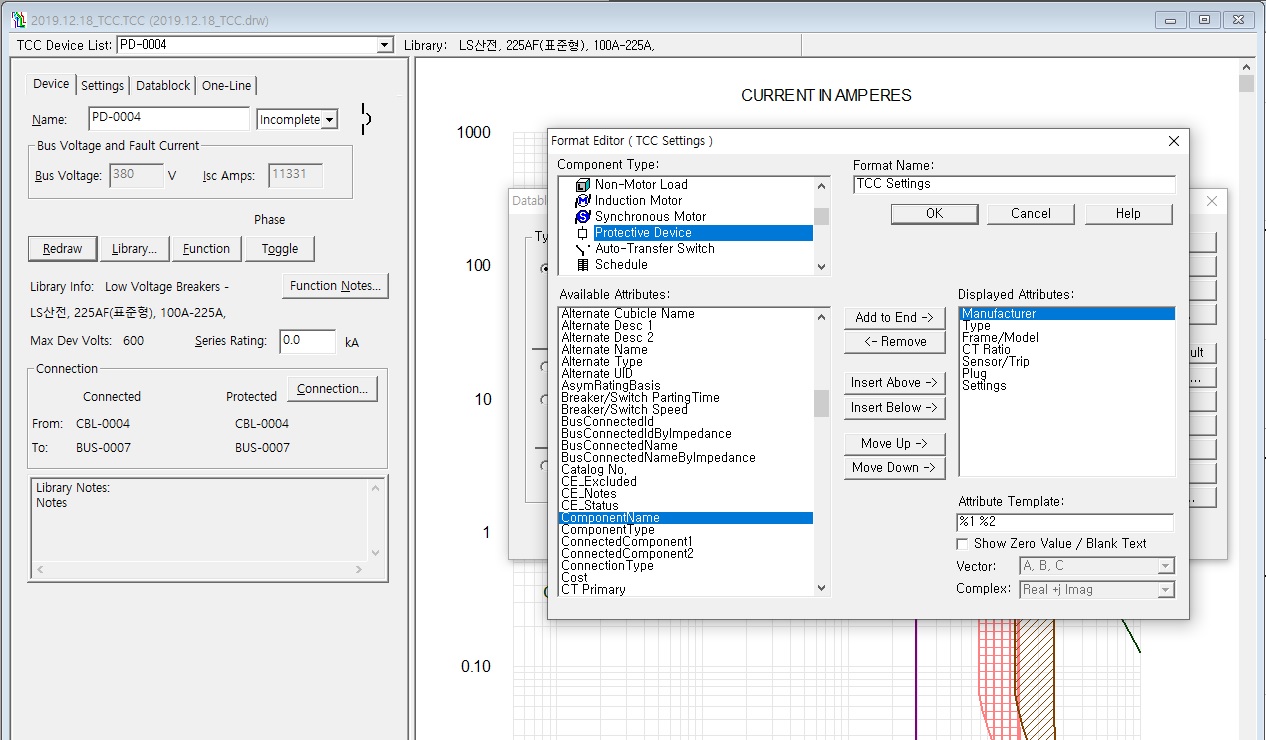

-> TCC settings Edit... -> component Type 에서 Protective Device -> Available Attributes 내에 ComponentName 을 추가

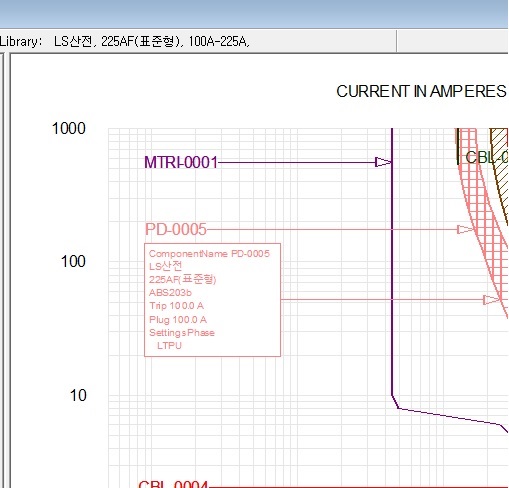

-> OK 이후 Apply 하시면 박스 내에 ComponentName PD-0005가 들어가 있는 것을 확인하실 수 있습니다.

또한 밖에 위치하고 있는 큰 글씨인 PD-0002를 지우시고 싶으시다면

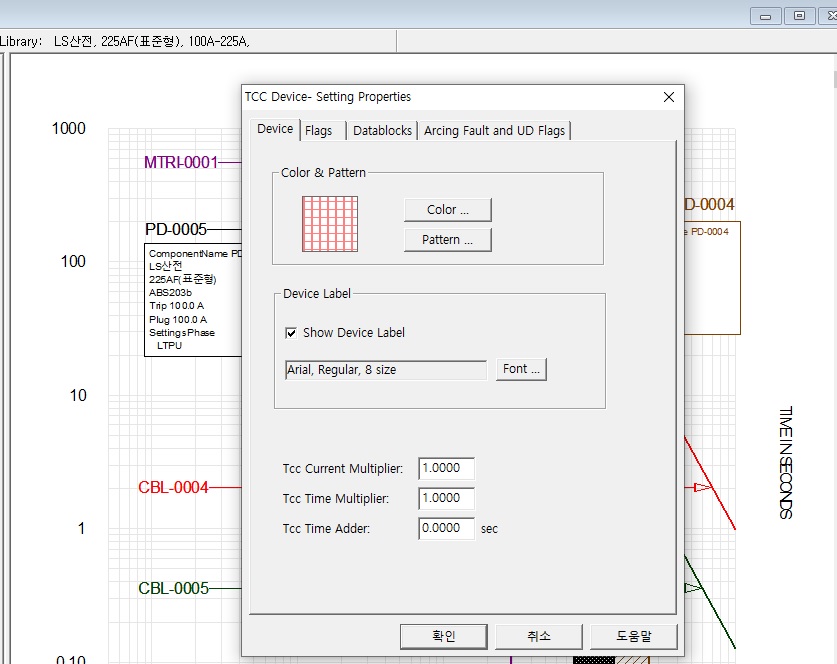

PD-0002 or Datablock Format박스를 더블클릭 하신 후 TCC Device - Setting Properties에 Device -> Show Device Label 체크박스를 해제 하시면 안보이게 할 수 있습니다.

이와 같이 설정하시면 보다 깔끔한 그래프로 확인하실 수 있습니다.
